Lisovací formaje základním výrobním nástrojem používaným v automobilovém, leteckém a kosmickém průmyslu, výrobě zařízení, elektroniky, hardwaru a konstrukčních součástí. Řídí rozměrovou přesnost, definici povrchu a opakovatelnost procesů lisování kovů. V moderních průmyslových ekosystémech, kde velkoobjemová výroba závisí na konzistenci a stabilitě procesu, se lisovací forma stává základem, na kterém je postavena škálovatelnost výroby a zajištění kvality.
Účelem tohoto článku je prozkoumat, jak přesnost lisovacích forem přímo ovlivňuje kvalitu tváření, životní cyklus výroby a výkonnost výroby. Prostřednictvím analýzy technických specifikací, strukturálního členění a procesně orientovaného hodnocení poskytuje tento obsah komplexní reference pro specialisty na nákup, průmyslové inženýry a globální nákupčí, kteří chtějí porozumět rozhodujícím mechanismům výkonu lisovacího nástroje. Diskuse je rozšířena do čtyř hlavních uzlů, aby byla zajištěna hloubka a strukturní jasnost, zahrnující výběr materiálu, mechanickou konfiguraci, přesnost procesu, úvahy o každodenní aplikaci a klíčové kontrolní body hodnocení pro získávání zdrojů.

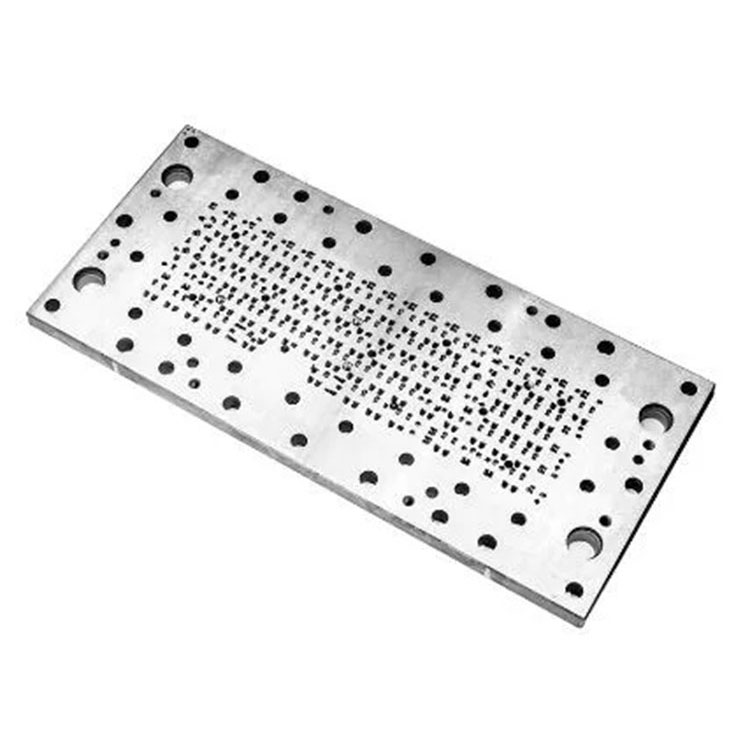

Lisovací forma se obvykle skládá z lisovacích desek, razníků, stíracích desek, vodicích sloupků, pouzder, pružin, opěrných desek a upevňovacích prvků. Kompletní sestava funguje jako koordinovaná struktura schopná přenést lisovací sílu do řízené deformace plechů. Přesné obrábění, kontrola geometrie dutiny, toleranční disciplína a typově specifické konfigurace (jednoprocesové, progresivní, přenosové, složené) určují stabilitu každého lisovacího cyklu.
Níže je uvedena konsolidovaná referenční tabulka parametrů představující standardní konfigurace lisovacích forem průmyslové třídy běžně používané v prostředí výroby plechů:
| Kategorie parametru | Typický rozsah specifikací |
|---|---|
| Materiál matrice | SKD11, DC53, Cr12MoV, Karbid, H13 |
| Tvrdost (po tepelném zpracování) | HRC 58–62 |
| Základní materiál formy | Ocel S50C, 45#, A3 |
| Tloušťka desky | 20–80 mm v závislosti na řezu |
| Tolerance obrábění | ±0,005–±0,02 mm v závislosti na funkci |
| Drsnost povrchu (kritické řezy) | Ra 0,2–0,6 μm |
| Přesnost vodícího sloupku/vodícího pouzdra | V rozmezí 0,005–0,01 mm |
| Životnost děrovače (obecný ocelový plech) | 300 000–2 000 000 zdvihů v závislosti na materiálu |
| Die Clearance | 3–12 % tloušťky plechu (závisí na materiálu) |
| Možnosti typu struktury | Jednoprocesové, progresivní, přenosové, složené |
| Vhodná tloušťka plechu | 0,2–6,0 mm v závislosti na nosnosti |
S těmito definovanými parametry každý následující oddíl zkoumá, jak se přesné inženýrství v lisovací formě promítá do spolehlivého průmyslového výstupu.
Výkon lisovacích forem začíná technickým základem: materiály, tepelné procesy a vnitřní architektura nástroje. Špičkové průmyslové formy vybírají legované oceli s odolností proti opotřebení, pevností v tlaku a rozměrovou stabilitou. Tepelné zpracování kalibruje tvrdost materiálu tak, aby vydržel miliony opakovaných razicích nárazů bez deformace. Řádně temperované děrovací komponenty udržují ostrost hran déle, zlepšují chování toku kovu a odolávají mikroštípání.
Kvalita tepelného zpracování přímo ovlivňuje dlouhodobou životnost formy. Rovnoměrné rozložení tvrdosti napříč dutinou, razníkem a pracovními plochami zabraňuje koncentraci napětí, které by jinak způsobilo předčasnou únavu. Broušení, řezání drátem a vysoce přesné CNC frézování zušlechťují geometrii povrchu pro podporu stabilního třecího chování. Přesné usazení vložek, desek a nosných konstrukcí zajišťuje rovnoměrnost zatížení, když beran lisu působí silou směrem dolů.
Systémy vodicích sloupků určují směrovou přesnost při uzavírání formy. Vysoce přesná pouzdra umožňují kontrolovaný vertikální pohyb a zabraňují vychýlení matrice, která by způsobila otřepy, zrychlené opotřebení nástroje nebo šrot. Pružiny a dusíkové válce regulují stahovací sílu a pomáhají vyhazovaným dílům udržovat konzistenci geometrie. Výztužné desky rozdělují energii nárazu po základně formy a podporují tak životnost konstrukce při kontinuální vysokorychlostní výrobě.
Pro průmyslová odvětví, kde zůstávají tolerance těsné, mohou nepatrné odchylky ve vůli matrice nebo vyrovnání razníku způsobit nestabilitu v průběhu tisíců cyklů. V důsledku toho správný návrh struktury zajišťuje stabilní rozměrový výstup, sníženou údržbu a konzistentní lisovací výkon.
Rozměrová přesnost je určujícím faktorem schopnosti lisovací formy. Výkon je určen tím, jak konzistentně forma udržuje geometrii dutiny, vyrovnání razníku a vůli matrice během nepřetržitých výrobních cyklů. Každý proces lisování vytváří nahromaděné vzory opotřebení; proto musí konstrukce formy počítat s dlouhodobým provozním namáháním.
Toleranční disciplína je zásadní pro shodu produktu. Odchylky pouze několika mikronů v kritických řezech mohou změnit chování při tváření, ovlivnit úhly ohybu, polohy otvorů, profily přírub a rovinnost. Během vysokorychlostních operací se povrchy nástrojové oceli setkávají s třecím kontaktem s plechem, takže drsnost povrchu a dráhy mazání jsou klíčovými determinanty stability.
Progresivní lisovací formy tento požadavek umocňují. S více stanicemi uspořádanými za sebou závisí každá tvářecí fáze na přesném podávání pásu a přesném postupu kroků. Pokud se jedna stanice odchýlí od zamýšlené geometrie, konečný produkt může vykazovat kumulativní chyby. Přenášecí formy vyžadují synchronizovaný pohyb součásti, což znamená, že umístění razníku a zdvihací mechanismy musí udržovat hladké dráhy pohybu.
Vůle zápustky ovlivňuje lomové chování plechů při stříhání. Nadměrná vůle způsobuje otřepy a špatnou kvalitu ostří, zatímco nedostatečná vůle urychluje opotřebení razníku. Při správné kalibraci poskytuje vůle čisté střihání s minimálním zatížením nástroje. Návrh poloměru rohu děrování také ovlivňuje úrovně koncentrace napětí ve formě a součásti.
Přesnost dále řídí rozložení tloušťky během procesů hlubokého tažení. Vyvážený tlak mezi razníkem a matricí zabraňuje vrásnění, trhání nebo ztenčování. U tvářecích operací vyžadujících hladké zakřivení určují povrchová úprava formy a konzistence kontaktu vizuální kvalitu každé výstupní součásti.
V rámci globálních výrobních dodavatelských řetězců určuje opakovatelnost, zda lisovací forma dokáže udržet velkoobjemové zakázky bez odchylek. Vysoce přesné konstrukce forem se proto stává nepostradatelným pro průmyslová odvětví, která požadují konzistenci napříč šaržemi, výrobními linkami a umístěními závodu.
Životní cyklus lisovací formy je ovlivněn nejen jejím designem, ale také postupy řízení. Správné vyhodnocení před uvedením do provozu, běžná údržba během provozu a strukturované výměny opotřebitelných součástí přispívají k dlouhodobé stabilitě.
Během předvýrobní validace potvrzují rozměrové kontroly přesnost dutiny, svislost razníku, rozložení vůle matrice a hladkost vodícího systému. Přesnost lícování mezi deskami zajišťuje rovnoměrné rozložení tlaku při zatížení. Inženýři provádějí zkušební lisování, aby vyhodnotili stav otřepů, tvarové přechody, chování při uvolňování součástí a spolehlivost podávání pásu. Pokud se objeví anomálie, provedou se jemné úpravy pracovních povrchů, úhlových reliéfů, děrovacích hran nebo pozic pilotů.
Údržba během provozních cyklů zahrnuje mazání, kontrolu děrovací hrany, intervaly výměny pružin a dotahování upevňovacích součástí. Identifikace časných známek opotřebení snižuje neočekávané poruchy. Monitorování vyrovnání a hladkosti vodicích sloupků zabraňuje úhlovému posunu, který by mohl ohrozit přesnost. Dnešní továrny často používají výrobní protokoly ke sledování počtu zdvihů, cyklů výměny a trendů defektů.
Opotřebitelné součásti, jako jsou děrovače, břitové destičky a stěrače, se řídí vypočítanými plány výměny. Přebroušení prodlužuje životnost při zachování geometrie. Když přebroušení přestane být dostatečné, obnoví přesnost nové břitové destičky. Povrchové úpravy, jako je nitridace nebo PVD povlaky, snižují tření a posilují odolnost proti opotřebení, čímž zlepšují stabilitu lisování při vysoké rychlosti nebo vysokém zatížení.
Plánování výroby také ovlivňuje efektivitu forem. Výběr vhodné struktury – jednoprocesové, progresivní, přenosové nebo složené – určuje, zda výstupní rychlost odpovídá objemu objednávky a složitosti součásti. Přizpůsobení kapacity formy lisu zajišťuje vyvážené rozložení síly a zabraňuje přetížení.
Dobře spravované formy poskytují dlouhou provozní životnost, nižší zmetkovitost a stabilní shodu v tisících nebo milionech zdvihů. Pro oddělení nákupu poskytuje pochopení správy životního cyklu základ pro hodnocení schopností dodavatelů a projektování dlouhodobé efektivity provozních nákladů.
Výrobní týmy závisí na kritériích výběru, která sladí specifikace forem s výrobními cíli. Hodnocení lisovacích forem vyžaduje analýzu charakteristik plechu, geometrie součástí, tolerancí a kompatibility lisu. Požadavky na tvarování každého dílu určují, zda je vhodná progresivní, přenosová nebo jednoprocesová forma.
Špatně přizpůsobené typy forem snižují produktivitu. Například vysoce složité komponenty vyžadující více stupňů těží z progresivních struktur, zatímco velké konstrukční části mohou vyžadovat přenosové konfigurace. Jednoduché otvory nebo řezy mohou používat jednoprocesní stanice pro nákladovou efektivitu. Technici musí posoudit tloušťku, pevnost v tahu a ohybové charakteristiky kovu, aby určili vhodné vůle a pevnost protlačení.
Odstraňování problémů během výroby zahrnuje diagnostiku problémů s otřepy, deformací dílu, odchylkami odpružení materiálu nebo nesouosostí podávání. Otřepy obvykle indikují nesprávnou vůli nebo opotřebení razníku. Deformace je často důsledkem nevyváženého rozložení tlaku nebo nepřesných povrchů matrice. Odpružení vyžaduje úpravy tvarovací geometrie, přechodů nebo úhlů ohybu. Problémy s podáváním pramení z nesouososti vedení pásu, nepřesnosti pilota nebo nekonzistentních vlastností cívky materiálu.
Inženýři udržují dokumentaci pro každou formu, zaznamenávají úpravy, intervaly renovací a provozní statistiky. Podrobné protokoly podporují sledovatelnost a umožňují dlouhodobou optimalizaci. Při škálování výroby týmy posuzují zaměnitelnost forem, aby se zajistil replikovaný výstup v různých závodech. Standardizace součástí, jako jsou vodicí sloupky, pružiny a šrouby, zvyšuje předvídatelnost při výměně dílů.
Interní audity zkoumají rovnoměrnost tvrdosti, strukturální stabilitu upevnění, konzistenci geometrie dutiny a dráhy pohybu pásu. Tyto postupy zajišťují, že lisovací formy zůstanou stabilní i při nepřetržitém vysokorychlostním provozu.
Níže jsou uvedeny dvě běžně zmiňované otázky při výběru a použití lisovací formy:
Q1: Jak se volí vůle matrice pro různé plechy?
A1: Vůle matrice závisí na tloušťce plechu, pevnosti v tahu a charakteristikách tváření. Tvrdší materiály vyžadují o něco větší vůle, aby se zabránilo únavě razníku, zatímco měkčí kovy mohou používat užší mezery pro čistší střih. Inženýři obvykle odkazují na procenta vůlí v rozmezí 3–12 % tloušťky plechu, nastavení na základě pozorovaných úrovní otřepů, postupu opotřebení razníku a tendencí k deformaci hran.
Q2: Proč progresivní přesnost formy ovlivňuje konečné kontroly dílů?
A2: Progresivní formy spoléhají na přesné krokové podávání, přičemž každá stanice ovlivňuje následující tvářecí fáze. Pokud se jedna stanice odchyluje v profilu, na pásu se hromadí nesouosost podávání nebo chyby geometrie. To vede k polohovým nepřesnostem, rozměrovému posunu nebo neúplnému tváření. Nepřetržitá přesnost na všech stanicích zajišťuje, že každý stupeň doplňuje následující a produkuje konzistentní díly při vysokých objemech.
Výběr lisovací formy a řešení problémů proto vyžadují podrobné technické znalosti, povědomí o struktuře a pečlivé pozorování procesu.
Průmyslové lisování spoléhá na formy navržené s přesností, odolností a provozní stabilitou. Od výběru materiálu a strukturální integrity po rozměrovou přesnost, řízení životního cyklu a odstraňování problémů, každý prvek konstrukce forem přispívá ke konzistentním výsledkům tváření. Výrobci, kteří hledají spolehlivost při dlouhých výrobních sériích, závisí na formách, které udržují geometrii pod neustálým tlakem. Nákupní týmy těží z pochopení hodnotících kritérií, která odlišují dobře zkonstruované formy od nestabilních.
